有机膨润土作为一种经有机化改性的膨润土  ，在油漆领域应用广泛  ，其使用方法主要有干粉直接加入和制成预凝胶加入两种 。 大量实践表明  ，制成预凝胶使用更能充分发挥有机膨润土的性能和功效  ，有效提升油漆产品质量 。

预凝胶加入法

适用体系

对于湿润性较差的树脂系统  ，如环氧、聚酯、短油醇酸树脂等  ，使用有机膨润土并预先制成凝胶较为合适 。 湿润性差会导致有机膨润土干粉难以在树脂中均匀分散  ，影响其性能发挥 。 预先制成凝胶  ，可利用凝胶的均匀分散性  ，改善有机膨润土在这类树脂中的分散效果  ，从而增强油漆性能 。

凝胶配方

1. 溶剂：常用二甲苯或200#溶剂油等  ，占比87% 。 溶剂需具备良好的溶解能力  ，能够充分溶解有机膨润土  ，同时要与油漆其他成分有良好的相容性  ，避免在油漆制备和储存过程中出现分层、絮凝等现象 。 不同溶剂的挥发速率、溶解参数不同  ，会影响预凝胶的制备以及油漆干燥速度和最终性能 。 例如  ，二甲苯挥发速率适中  ，有助于在施工时油漆快速定型  ，而200#溶剂油成本较低  ，可在保证性能的同时控制生产成本 。

2. 有机膨润土：占比8 - 10% 。 其含量直接影响预凝胶及最终油漆性能 。 含量低  ，无法有效发挥增稠、防沉、触变等作用；含量过高  ，会使油漆粘度过高  ，影响施工性能  ，如导致涂刷困难、流平性差  ，还可能使漆膜产生橘皮、开裂等缺陷 。 在一些对流动性要求较高的油漆中  ，需严格控制有机膨润土含量  ，保证施工流畅度 。

3. 极性活化剂：占比3 - 4% 。 它能与有机膨润土发生阳离子交换等反应  ，改变有机膨润土表面电荷分布和性质  ，使其在溶剂中更好地溶胀、分散  ，从而提升预凝胶的稳定性和增稠、触变效果 。 常见极性活化剂如甲醇/水（95/5）、乙醇/水（95/5）  ，加入量一般随着溶剂极性的增高可以适当减少 。

配制过程

1. 有机膨润土在溶剂中的分散：将有机膨润土缓慢加入到有机溶剂中并搅拌  ，搅拌速度一般控制在300 - 600r/min 。 搅拌速度过快易引入气泡  ，影响预凝胶质量；过慢则分散效果不良 。 搅拌时间以有机膨润土充分湿润分散为准  ，在此过程中  ，可通过观察溶液的均匀度、粘度变化判断分散情况 。 如溶液变得均匀且粘度逐渐上升  ，表明分散效果良好 。

2. 加入极性活化剂后的搅拌：在有机膨润土充分湿润分散后  ，加入极性活化剂继续搅拌约5分钟 。 此阶段搅拌促使极性活化剂与有机膨润土充分反应  ，进一步增强有机膨润土的溶胀和分散效果  ，提升预凝胶的稳定性和流变性能 。 若搅拌时间不足  ，极性活化剂与有机膨润土反应不充分  ，会导致预凝胶性能不良 。

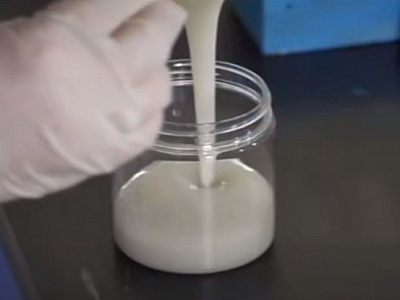

制成预凝胶后加入油漆  ，可提高油漆触变性  ，使油漆在储存时颜料不沉淀  ，施工时具有良好的流动性和流平性  ，有助于均匀涂装  ，提升漆膜质量 。 此外  ，部分特殊有机膨润土产品在中高极性体系中无需活化剂  ，快速剪切就可分散；有的易分散、自活化有机膨润土可在研磨或研磨后加入  ，具体使用方法需参考产品说明书并结合实际需求进行调整 。
